موج جهانی گذار به سمت انرژی‌های تجدیدپذیر، انرژی خورشیدی را در کانون توجه قرار داده است. در سال ۲۰۲۳، برای نخستین بار بیش از ۳۰ درصد از ظرفیت‌های جدید برق جهان از طریق سیستم‌های فتوولتائیک خورشیدی تأمین شد. این روند در ایران نیز با شتاب در حال پیشرفت است. ایران با بیش از ۳۰۰ روز آفتابی در سال، یکی از کشورهای دارای بهترین پتانسیل برای بهره‌برداری از انرژی خورشیدی به‌شمار می‌رود.

اما برای اینکه یک سیستم خورشیدی واقعاً به صرفه و کارآمد باشد، تنظیم صحیح زاویه نصب پنل خورشیدی و انتخاب دقیق جهت نصب آن حیاتی است. خطا در این دو مؤلفه می‌تواند تا ۳۰ درصد از بازدهی سیستم را کاهش دهد و زمان بازگشت سرمایه را چندین سال افزایش دهد.

در این مقاله جامع و کاربردی، به بررسی عمیق اصول علمی و تجربی زاویه و جهت نصب پنل‌های خورشیدی می‌پردازیم و با استفاده از داده‌های جدید و ابزارهای معتبر، راهنمایی کامل برای نصب بهینه ارائه خواهیم داد.

زاویه نصب پنل خورشیدی چیست؟

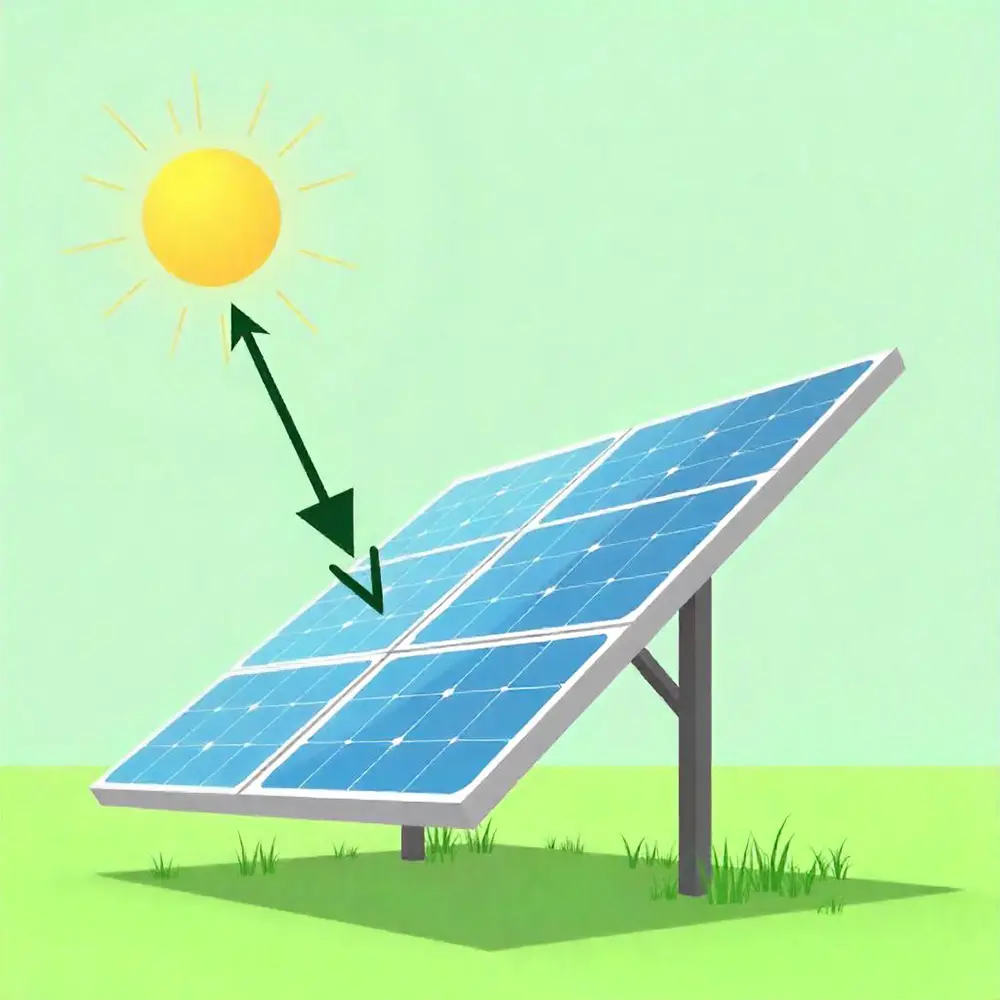

زاویه نصب همان شیب سطح پنل نسبت به سطح افق است. این زاویه تعیین می‌کند که پرتوهای خورشید با چه زاویه‌ای به سطح پنل برسند. هدف این است که زاویه تابش (زاویه بین خط عمود بر سطح پنل و جهت تابش خورشید) را به حداقل برسانیم تا بیشترین انرژی ممکن جذب شود.

طبق مطالعات موسسه NREL، اختلاف ۱۰ درجه‌ای از زاویه بهینه می‌تواند باعث کاهش ۱۲ درصدی راندمان کل سالیانه شود. این میزان در اختلاف ۲۰ درجه‌ای به ۲۵ درصد می‌رسد.

جهت نصب پنل خورشیدی؛ اصول و خطاهای رایج

در ایران که در نیمکره شمالی قرار دارد، بهترین جهت نصب پنل‌های خورشیدی جنوب واقعی (True South) است. استفاده از جنوب مغناطیسی (South Magnetic)، که اغلب توسط قطب‌نما نشان داده می‌شود، یک خطای رایج است. اختلاف بین این دو جهت معمولاً بین ۳ تا ۷ درجه است.

بررسی‌ها نشان داده که استفاده از جنوب مغناطیسی به جای جنوب واقعی می‌تواند بین ۵ تا ۱۰ درصد از تولید سالیانه انرژی بکاهد.

مطالعه موردی: در یک پروژه مسکونی در تهران، تصحیح جهت از جنوب مغناطیسی به جنوب واقعی باعث افزایش ۷.۸ درصدی تولید سالیانه شد که در طول عمر ۲۰ ساله سیستم به معنای صرفه‌جویی چند میلیون تومانی در قبض برق بود.

داده‌های بروز تابش خورشیدی در ایران

Peak Sun Hours (PSH) شاخصی کلیدی در طراحی سیستم‌های خورشیدی است. این شاخص بیانگر تعداد ساعاتی در روز است که تابش خورشید معادل تابش استاندارد ۱۰۰۰ وات بر متر مربع است.

بر اساس آخرین گزارش ساتبا و داده‌های pvsyst :

استان	PSH میانگین روزانه (ساعت)
یزد	۶.۴
کرمان	۶.۳
هرمزگان	۶.۱
فارس	۵.۹
خراسان جنوبی	۶.۰
تهران	۵.۲
مازندران	۴.۶

ایران در مقایسه با میانگین جهانی (۴.۵ ساعت) شرایط بسیار مناسبی دارد.

همچنین بر اساس داده‌های PVGIS، استان‌های مرکزی و جنوبی ایران در میان بهترین مناطق برای نصب سیستم‌های خورشیدی در جهان قرار دارند.

محاسبه زاویه بهینه برای شهرهای مختلف ایران

فرمول محاسبه زاویه بهینه ساده است:

• تابستان → زاویه = عرض جغرافیایی - ۱۵ درجه
• زمستان → زاویه = عرض جغرافیایی + ۱۵ درجه
• زاویه بهینه سالیانه ≈ عرض جغرافیایی

جدول زاویه بهینه برای برخی از شهرهای ایران به شرح زیر است:

شهر	عرض جغرافیایی	زاویه بهینه (درجه)
تهران	۳۵.۷	۳۳
شیراز	۲۹.۶	۳۰
مشهد	۳۶.۲	۳۶
تبریز	۳۸.۰	۳۷
اهواز	۳۱.۳	۳۱
اصفهان	۳۲.۶	۳۲
یزد	۳۱.۹	۳۲
کرمان	۳۰.۳	۳۰
بندرعباس	۲۷.۲	۲۶

طبق شبیه‌سازی‌های انجام‌شده با PVsyst، تنظیم دقیق زاویه می‌تواند تولید سالیانه را تا ۲۵ درصد نسبت به زاویه غیراستاندارد افزایش دهد.

تاثیر فصول سال بر زاویه نصب

زاویه تابش خورشید در طول سال تغییر می‌کند. در تابستان، خورشید در ارتفاع بالاتری قرار دارد و در زمستان در ارتفاع پایین‌تر.

جدول تغییرات زاویه:

فصل	زاویه مناسب
تابستان	۱۵ درجه کمتر از عرض جغرافیایی
زمستان	۱۵ درجه بیشتر از عرض جغرافیایی
بهار/پاییز	برابر با عرض جغرافیایی

استفاده از سیستم‌های ردیاب خورشیدی (Solar Tracker) می‌تواند این تغییرات را به‌طور خودکار جبران کند.

نوع سیستم	افزایش تولید سالانه (%)
ثابت با زاویه بهینه	-
ردیاب تک‌محوره	+۱۵٪
ردیاب دو محوره	+۲۵٪

برای پروژه‌های خانگی، استفاده از زاویه ثابت بهینه کفایت می‌کند. ردیاب‌ها بیشتر در پروژه‌های تجاری و نیروگاه‌های خورشیدی کاربرد دارند.

تحلیل شیب سقف و تاثیر آن در راندمان نهایی

یکی از چالش‌های مهم در نصب پنل‌های خورشیدی روی ساختمان‌های موجود، شیب سقف است.

شیب سقف‌های رایج در ایران:

نوع سقف	شیب متوسط
سقف تخت	۰-۵ درجه
سقف شیروانی سبک	۱۵-۲۰ درجه
سقف شیروانی تند	۳۰-۴۵ درجه

تحلیل راندمان:

اختلاف زاویه سقف با زاویه بهینه	کاهش راندمان (%)
کمتر از ۵ درجه	ناچیز
۵ تا ۱۰ درجه	۳-۵٪
بیش از ۱۰ درجه	۵-۱۵٪

در صورت عدم تطابق شیب سقف با زاویه بهینه، استفاده از استراکچر فلزی قابل تنظیم توصیه می‌شود.

مکان مناسب برای نصب پنل‌های خورشیدی

برای انتخاب مکان مناسب باید به چند نکته کلیدی توجه داشت:

۱. عدم وجود سایه در ساعات ۱۰ تا ۱۶
۲. وجود جریان هوای مناسب برای خنک‌سازی پنل‌ها
۳. استحکام سازه جهت تحمل وزن پنل‌ها و استراکچر
۴. دسترسی آسان برای عملیات نگهداری و شست‌وشو

ابزارهای آنالیز سایه‌زنی:

• Solar Pathfinder
• SunEye
• PVGIS horizon profile

تاثیر سایه:

درصد سایه‌گیری	کاهش راندمان
<۵٪	ناچیز
۵-۱۵٪	۵-۱۰٪

۱۵٪ | >۲۰٪

حتی سایه‌های جزئی می‌توانند اثر قابل‌توجهی بر تولید برق داشته باشند، زیرا سلول‌های پنل‌ها به صورت سری به هم متصل هستند.

ابزارهای محاسبه زاویه و طراحی سیستم

برای محاسبه دقیق زاویه و شبیه‌سازی عملکرد سیستم می‌توان از ابزارهای زیر استفاده کرد:

نرم‌افزار	سطح کاربری	مزایا
PVsyst	پیشرفته	محاسبات دقیق، شبیه‌سازی کامل
PVGIS	رایگان	داده‌های تابش جهانی برای ایران
SAM (NREL)	حرفه‌ای	تحلیل فنی و اقتصادی کامل

آموزش مثال عملی با PVsyst:

۱. وارد بخش Design شوید.
۲. موقعیت جغرافیایی پروژه را وارد کنید.
۳. زاویه شیب را تنظیم کنید.
۴. نتایج: تولید سالیانه، تحلیل ضررهای زاویه و سایه.

پرسش‌های پرتکرار کاربران

کدام مهم‌تر است؛ زاویه یا جهت؟

جهت اهمیت بیشتری دارد. پنل با زاویه غیراستاندارد ولی در جهت جنوب بهتر عمل می‌کند تا پنل با زاویه دقیق در جهت شرق یا غرب.

آیا می‌توان زاویه را در طول سال تغییر داد؟

در سیستم‌های ثابت معمولاً خیر. در سیستم‌های مجهز به ردیاب این تغییر به‌طور خودکار انجام می‌شود.

آیا سقف با شیب نامناسب قابل اصلاح است؟

بله، با استفاده از استراکچر فلزی قابل تنظیم.

پیشنهاد عملی

انتخاب صحیح زاویه نصب پنل خورشیدی و جهت نصب آن یکی از مهم‌ترین عوامل موفقیت در پیاده‌سازی یک سیستم خورشیدی کارآمد است.

با استفاده از داده‌های به‌روز، نرم‌افزارهای مناسب و رعایت اصول فنی می‌توان بازدهی سیستم را بهینه کرد و بازگشت سرمایه را تسریع بخشید.

اگر می‌خواهید به صورت عملی و تخصصی این مهارت‌ها را یاد بگیرید، شرکت در دوره آموزش پنل خورشیدی سازمان جهاد دانشگاهی صنعتی شریف یک فرصت عالی است. در این دوره‌ها از محاسبه زاویه بهینه تا طراحی کامل سیستم‌های خورشیدی آموزش داده می‌شود.
