اگر تعمیرات بردهای موبایل (از تعویض IC تا سیم‌کشی ظریف) را جدی دنبال می‌کنید، لوپ تعمیرات موبایل دقیقاً همان ابزاری است که دقت، سرعت و کیفیت کار شما را چند برابر می‌کند. لوپ با فراهم‌کردن بزرگنمایی پایدار، میدان دید استاندارد و نورپردازی کنترل‌شده، خطاهای ناشی از دید محدود و خستگی چشم را کم می‌کند و نرخ موفقیت تعمیر را بالاتر می‌برد.
در این بخش نخست، به تعریف دقیق لوپ، تفاوت آن با ذره‌بین/اسکوپ‌های عمومی و معرفی انواع اصلی می‌پردازیم؛ سپس یک جدول مقایسهٔ سریع می‌آوریم تا از همین ابتدا، چارچوب ذهنی درستی برای انتخاب و خرید بسازید.
لوپ تعمیرات موبایل چیست؟
لوپ (Stereo Microscope) نوعی میکروسکوپ استریو با بزرگنمایی پیوسته (معمولاً حدود ۷ تا ۵۰ برابر) و فاصلهٔ کار مناسب که امکان کار با ابزارهایی مثل هویه، هیتر و پنس را زیر عدسی فراهم می‌کند. برخلاف میکروسکوپ‌های آزمایشگاهی با فاصلهٔ کار بسیار کوتاه، لوپ برای کار عملی روی برد طراحی شده است؛ بنابراین می‌توانید همزمان ببینید، تنظیم کنید و اقدام عملی انجام دهید. برای مرور اصول اپتیکی، می‌توانید توضیح «Stereo Microscope» را در منبع معتبری مانند Wikipedia ببینید.
تفاوت لوپ با ذره‌بین و اسکوپ‌های عمومی
ذره‌بین فقط بزرگنمایی می‌کند؛ اما لوپ تعمیرات موبایل سه مزیت حیاتی دارد:
- فاصلهٔ کار استاندارد: فضای کافی برای مانور ابزار زیر عدسی (معمولاً ~۱۰ سانتی‌متر).
- میدان دید و عمق میدان: دید سه‌بعدی و پایدار برای کار روی اجزای ریز مانند پَدها و باندها.
- نورپردازی کنترل‌شده: رینگ‌لایت LED با دیمر برای کاهش سایه و خستگی چشم.
نتیجه؟ تمرکز بهتر، خطای لحیم‌کاری کمتر و کیفیت خروجی بالاتر—چیزی که با ذره‌بین‌های ساده یا اسکوپ‌های غیرحرفه‌ای به‌دست نمی‌آید.
انواع اصلی لوپ در تعمیرات موبایل
به‌طور کلی سه خانوادهٔ اصلی در بازار می‌بینیم؛ هر کدام برای سناریو و بودجهٔ خاصی مناسب است:
| نوع لوپ | ویژگی شاخص | کاربری پیشنهادی | نکتهٔ انتخاب |
|---|---|---|---|
| دوچشمی (آنالوگ) | دید سه‌بعدی پایدار، قیمت اقتصادی | ورود به کار؛ تعمیرات عمومی برد، سوکت/فلت | به دامنهٔ زوم واقعی و کیفیت عدسی دقت کنید. |
| سه‌چشمی (آنالوگ + خروجی دوربین) | امکان نصب دوربین/مانیتور، آموزش و مستندسازی | آموزشگاه، محتوا‌سازی، تیم‌های حرفه‌ای | رزولوشن/فریم دوربین و تأخیر تصویر را بسنجید. |
| دیجیتال | نمایش روی نمایشگر، ذخیره عکس/ویدیو | آموزش، بازرسی سری‌کاری، اشتراک تصویر | کیفیت پنل، نرخ فریم، خروجی‌های HDMI/USB مهم‌اند. |
چه چیزی «لوپ تعمیرات موبایل» را حرفه‌ای می‌کند؟
چهار ستون کیفیت در انتخاب شما تعیین‌کننده‌اند: بزرگنمایی و دامنهٔ زوم واقعی، کیفیت اپتیک عدسی (پوشش ضدبازتاب، حداقل اعوجاج لبه‌ها)، نورپردازی قابل‌تنظیم با شاخص نمایش رنگ مناسب، و ارگونومی/پایداری (زاویهٔ دید، پایهٔ بازویی یا پَدی مقاوم در برابر حرار
انواع لوپ تعمیرات موبایل و انتخاب هوشمندانه برای نیاز شما
در این بخش، سه خانوادهٔ اصلی لوپ—دوچشمی، سه‌چشمی و دیجیتال—را با نگاه کاربردی تحلیل می‌کنیم و یک چک‌لیست تصمیم‌گیری می‌دهیم تا با توجه به نوع تعمیرات (از سوکت‌کاری تا ریبال و CPU)، بهترین نسبت کارایی/هزینه را انتخاب کنید.

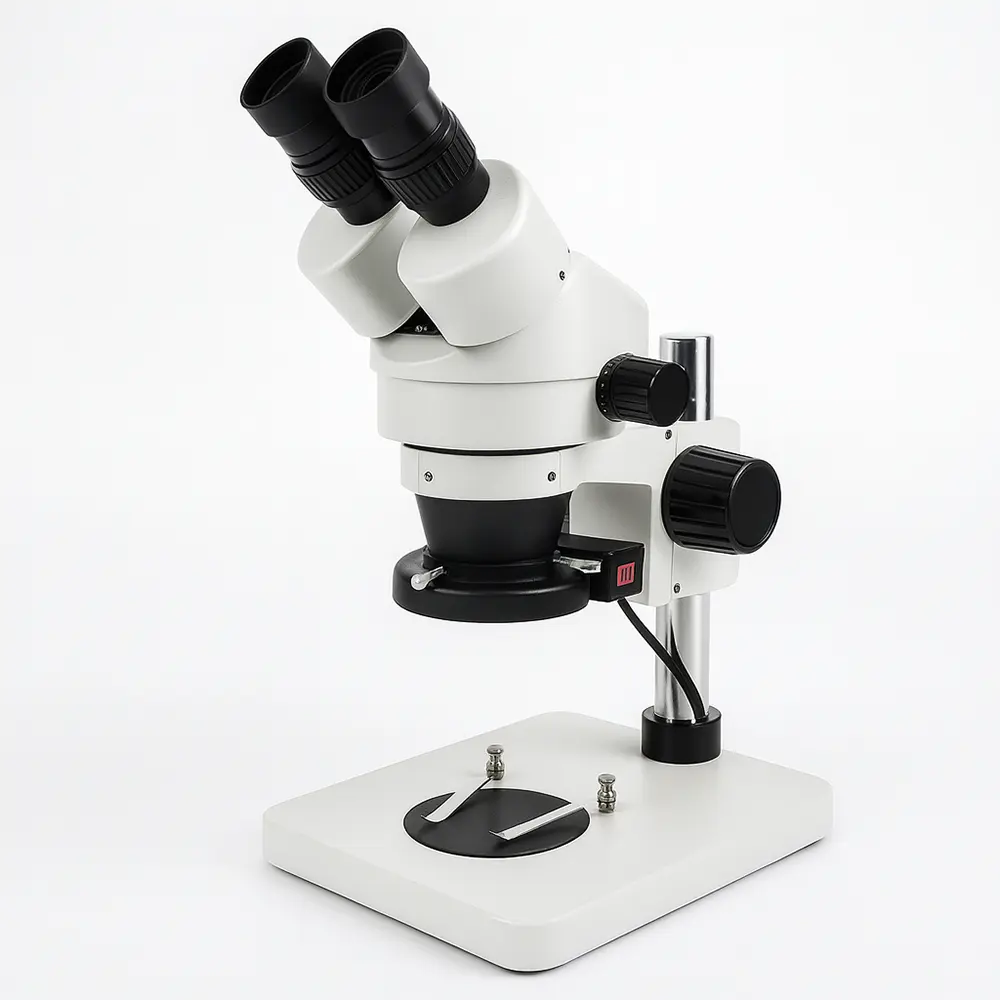

لوپ دوچشمی (آنالوگ): شروع اقتصادی با کیفیت مناسب
لوپ دوچشمی Stereo با دامنهٔ زوم متداول ۷–۴۵× یا ۷–۵۰×، دید سه‌بعدی پایدار و فاصلهٔ کار حدود ۱۰ سانتی‌متر ارائه می‌دهد. اگر تمرکز شما روی کارهای عمومی برد (سوکت/فلت/جَک) و لحیم‌کاری‌های متوسط است، این انتخابی مقرون‌به‌صرفه است. برای افزایش میدان دید و فاصلهٔ کار، افزودن لنز واید ۰٫۵× بسیار مؤثر است.
لوپ سه‌چشمی: حرفه‌ای برای آموزش، مستندسازی و تیم‌ها
علاوه بر دو عدسی چشمی، یک خروجی سوم برای اتصال دوربین/مانیتور دارید؛ بنابراین می‌توانید دموی زنده، فیلم‌برداری از فرایند یا نمایش برای کارآموزان داشته باشید. هنگام خرید، به رزولوشن مؤثر (نه صرفاً مگاپیکسل)، نرخ فریم (حداقل ۳۰ fps) و تأخیر تصویر (Latency) توجه کنید تا حین کار، تاخیر شما را اذیت نکند.
لوپ دیجیتال: نمایشگر، ذخیره‌سازی و اشتراک سریع
این لوپ‌ها با دوربین داخلی و نمایشگر کار می‌کنند و برای آموزش و بازرسی سری‌کاری عالی‌اند. مزیت بزرگ، ذخیرهٔ عکس/ویدیو و خروجی‌های HDMI/USB است؛ اما برای کارهای فوق‌دقیق (مثل ریبال CPU) حتماً کیفیت پنل، نرخ فریم و پایداری پایه را بررسی کنید.
| نوع | دامنهٔ زوم متداول | فاصلهٔ کار تقریبی | بهترین کاربرد | نکتهٔ کلیدی |
|---|---|---|---|---|
| دوچشمی | ۷–۴۵× / ۷–۵۰× | ~۱۰ cm | تعمیرات عمومی، شروع کار | لنز واید ۰٫۵× برای پهنای دید بیشتر |
| سه‌چشمی | ۷–۵۰× | ~۱۰ cm | آموزش/مستندسازی/حرفه‌ای | رزولوشن و FPS دوربین، تأخیر کم |
| دیجیتال | بسته به سنسور | متغیر | آموزش، بازرسی سری‌کاری | پنل باکیفیت، HDMI/USB پایدار |
چک‌لیست انتخاب حرفه‌ای: از زوم تا ارگونومی
قبل از خرید، این معیارها را با نمونهٔ کاری خود تطبیق دهید:
۱) بزرگنمایی و دامنهٔ زوم واقعی
- برای کارهای معمول برد: ۷–۴۵× کافی است؛ برای جزئیات بسیار ریز (CPU/PMIC): ۷–۵۰× بهتر است.
- به زوم واقعی توجه کنید؛ اعداد اغراق‌آمیز روی جعبه همیشه معنادار نیستند.
۲) لنز واید (۰٫۳× / ۰٫۵×)
- ۰٫۵×: پهنای دید و فاصلهٔ کار بیشتر، مناسب هیتر/هویه و ابزار حجیم.
- ۰٫۳×: پهنای دید بسیار زیاد اما کاهش بزرگنمایی—برای بازرسی سطحی عالی است.
۳) کیفیت اپتیک و تصویر
- روکش ضدبازتاب عدسی‌ها، حداقل اعوجاج لبه‌ها و شفافیت یکنواخت میدان دید را بررسی کنید.
- برای سه‌چشمی/دیجیتال: رزولوشن مؤثر، FPS و فشرده‌سازی تصویر اهمیت دارد.
۴) نورپردازی و خستگی چشم
- رینگ‌لایت LED با دیمر و دمای رنگ ثابت؛ نور یکنواخت سایه‌ها را کم می‌کند.
- CRI مناسب باعث تشخیص رنگ بهتر فلوکس/قلع و پَدها می‌شود.
۵) ارگونومی، پایه و پایداری
- زاویهٔ دید ~۴۵° به کاهش فشار گردن/شانه کمک می‌کند.
- پایهٔ بازویی/پدی مقاوم در برابر حرارت؛ فضای کافی برای پنس، هیتر، هویه و گیره.
۶) خدمات، سازگاری و ارتقا
- دسترسی به لنز واید، رینگ‌لایت، دوربین، مانیتور و قطعات یدکی را بررسی کنید.
- سازگاری با خروجی‌های HDMI/USB و مانیتورهای متداول.
| معیار | حد پیشنهادی | توضیح کاربردی |
|---|---|---|
| زوم واقعی | ۷–۵۰× | برای BGA/CPU، انتهای دامنه مفید است. |
| فاصلهٔ کار | ~۱۰ cm | جا برای هیتر/هویه بدون برخورد با عدسی. |
| لنز واید | ۰٫۵× | افزایش میدان دید + فاصلهٔ کار. |
| نور | LED رینگی با دیمر | کنترل انعکاس و کاهش خستگی چشم. |
| دوربین | ≥ 1080p @ 30fps | برای آموزش/مستندسازی تأخیر کم مهم است. |
مقایسهٔ بی‌طرف برندهای پرکاربرد
این بخش صرفاً تحلیلی است؛ انتخاب نهایی را بر اساس نیاز، گارانتی و بودجهٔ خود انجام دهید.
| برند/سری | نقاط قوت | ملاحظات | برای چه کسی مناسب است؟ |
|---|---|---|---|
| YAXUN (AK سری) | تنوع مدل، گزینه‌های آموزشی/دیجیتال، قطعات در دسترس | کیفیت تصویر مدل‌ها متغیر؛ مشخصات واقعی را تست کنید | آموزشگاه‌ها، شروع حرفه‌ای |
| RELIFE (M3/M5 سری) | اپتیک خوب، سه‌چشمی‌های محبوب، اکسسوری‌های گسترده | انتخاب دوربین مناسب برای FPS/تأخیر ضروری است | کار دقیق برد، مستندسازی |
| Sunshine | قیمت رقابتی، دسترسی مناسب | مدل‌به‌مدل متفاوت؛ حتماً نور/زوم را بررسی کنید | ورود اقتصادی، کار عمومی |
| Kailiwei (RF4) | طراحی حرفه‌ای، هد با چرخش ۳۶۰°، فاصلهٔ کار استاندارد | بودجهٔ بالاتر | حرفه‌ای‌ها، کار طولانی‌مدت |
اکسسوری‌های ضروری برای لوپ تعمیرات موبایل
این لوازم جانبی، تجربهٔ کار شما را به‌طور ملموس بهتر می‌کند:
| اکسسوری | کارکرد | نکتهٔ انتخاب |
|---|---|---|
| لنز واید ۰٫۵× / ۰٫۳× | افزایش پهنای دید و فاصلهٔ کار | با مدل لوپ شما سازگار باشد؛ کویتۀ تصویر یکنواخت |
| رینگ‌لایت LED با دیمر | نور یکنواخت، کاهش سایه‌ها | CRI مناسب، کنترل شدت نور |
| دوربین لوپ + مانیتور | آموزش و مستندسازی | ≥1080p@30fps، تأخیر پایین، HDMI پایدار |
| پایهٔ پدی/بازویی مقاوم | ثبات حین هیتر/هویه | پایداری و فضای ابزار کافی |
برای اینکه انتخاب لوپ، کالیبراسیون، نورپردازی و کار عملی روی برد را به‌صورت پروژه‌محور تمرین کنید، می‌توانید در دوره‌های تخصصی جهاد دانشگاهی صنعتی شریف ثبت‌نام کنید و یک برنامهٔ گام‌به‌گام برای ارتقای مهارت تعمیرات خود داشته باشید.
* برای مطالعهٔ مرجع دربارهٔ اصول «Stereo Microscope»، این صفحهٔ توضیحی نقطهٔ شروع خوبی است.
ورک‌فلو حرفه‌ای با لوپ تعمیرات موبایل از آماده‌سازی تا تحویل دستگاه
در این بخش پایانی، همهٔ آموخته‌ها را به یک گردش‌کار عملی تبدیل می‌کنیم؛ از آماده‌سازی میز و تنظیم لوپ تا اجرای لحیم‌کاری دقیق و مستندسازی. هدف این است که کیفیت تصویر پایدار، نرخ خطای کم و سرعت عمل را همزمان به‌دست بیاورید.
چک‌لیست آماده‌سازی میز و لوپ
| گام | اقدام | نکتهٔ اجرایی |
|---|---|---|
| ایمنی و ESD | فرش و دستبند ضدالکتریسیته ساکن، اتصال به ارت | قبل از لمس برد، ESD را تخلیه کنید تا به آی‌سی‌ها آسیب نرسد. |
| نور | رینگ‌لایت LED با دیمر را تنظیم کنید | نور یکنواخت، بدون سایهٔ تند؛ در صورت انعکاس زیاد، زاویهٔ لوپ/برد را کمی تغییر دهید. |
| اپتیک | قرار دادن لنز واید ۰٫۵× (در صورت نیاز) و تنظیم فاصلهٔ کار ~۱۰cm | برای هیتر/هویه، فضای عمودی کافی ایجاد کنید. |
| فوکوس | تنظیم دیوپتر چشمی‌ها و فوکوس مرکزی | روی پدی با بافت ریز فوکوس کنید تا تیزی میدان را ارزیابی کنید. |
| ثبت تصویر | برای سه‌چشمی/دیجیتال: مانیتور و ضبط را تست کنید | رزولوشن ≥ 1080p و ۳۰fps؛ تأخیر تصویر را با حرکت نوک پنس بررسی کنید. |
رویهٔ اجرای کار ظریف (مثال: ریبال آی‌سی یا سیم‌کشی ظریف)
- بازبینی اولیه: ترک‌های میکروسکوپی، پَدهای کنده‌شده و سولفاته را شناسایی کنید.
- محافظت: اطراف ناحیهٔ کار را با کاور حرارتی/کپتون بپوشانید.
- فلوکس کنترل‌شده: مقدار کم و یکنواخت؛ از فلوکس‌های با باقیماندهٔ کم استفاده کنید.
- حرارت‌دهی: با فاصلهٔ ایمن از عدسی و کنترل جریان هوای هیتر؛ انعکاس نور را معیار ذوب قلع قرار دهید.
- بازبینی نهایی: تراز گلوله‌ها، پل قلع، خراش میکرو و ترک‌های لبهٔ پَد را بررسی کنید.
- شست‌وشو: ایزوپروپیل ۹۹٪ و برس ضدسایش؛ پس‌مانده‌های فلوکس را کاملاً پاک کنید.
- مستندسازی: پیش/پس از کار، تصاویر را برای پروندهٔ مشتری ذخیره کنید.
کالیبراسیون، نگهداری و تمیزکاری اپتیک برای دوام عملکرد
کیفیت تصویر لوپ تعمیرات موبایل رابطهٔ مستقیم با نگهداری اپتیک دارد. آلودگی‌های ریز، مه‌گرفتگی لنز یا ناهم‌ترازی چشمی‌ها به سرعت دقت شما را کاهش می‌دهد.
روال هفتگی تمیزکاری (کم‌ریسک و استاندارد)
| بخش | ابزار تمیزکاری | روش |
|---|---|---|
| سطح لنز | بلور (دمنده)، دستمال میکروفایبر، محلول مخصوص عدسی | گرد را بزدایید، سپس با حرکت دایره‌ای ملایم پاک کنید؛ از الکل صنعتیِ خشن اجتناب کنید. |
| بدنه و رینگ‌لایت | دستمال مرطوب غیراسیدی | با لوپ خاموش و سرد، سطح را پاک کنید؛ از ورود مایع به درزها جلوگیری کنید. |
| چشمی‌ها | گوش‌پاک‌کن آغشته به محلول لنز | لبهٔ داخلی را به‌آرامی تمیز کنید؛ از فشار زیاد خودداری کنید. |
منابع راهنمای اپتیک (انگلیسی): Olympus Life Science • ZEISS Microscopy Knowledge
عیب‌یابی سریع تصویر
| علائم | علت محتمل | راه‌حل |
|---|---|---|
| مه‌آلود/نرم | لکهٔ لنز، فوکوس ناهماهنگ چشمی‌ها | پاک‌سازی اپتیک؛ تنظیم دیوپتر هر چشم و سپس فوکوس مرکزی |
| هاله و انعکاس شدید | زاویهٔ نور نامناسب، براقیت سطح برد | کاهش شدت نور، تغییر زاویهٔ لوپ/برد، استفاده از نور جانبی نرم |
| تفاوت تصویر دو چشم | ناهم‌ترازی دیوپتر، فاصلهٔ بین‌چشمی نادرست | IPD را مطابق چشم خود تنظیم، دیوپترها را دوباره همسان کنید |
| لرز مختصر تصویر | پایهٔ ناپایدار، ضربهٔ هیتر/کابل‌ها | پایهٔ سنگین‌تر، مدیریت کابل، تماس ابزار با پایه را حذف کنید |
| تأخیر تصویر (سه‌چشمی/دیجیتال) | FPS کم یا پردازش سنگین | ۱٠٨٠p@30fps یا بالاتر، کابل HDMI باکیفیت، خاموش‌کردن افکت‌های تصویری |
ایمنی و ارگونومی؛ کیفیت امروز، سلامت فردا
- گردن و کمر: ارتفاع صندلی و زاویهٔ هد را طوری تنظیم کنید که پشت صاف بماند.
- چشم‌ها: قانون ۲۰–۲۰–۲۰؛ هر ۲۰ دقیقه، ۲۰ ثانیه به فاصلهٔ ۲۰ فوت (۶متر) نگاه کنید.
- شیمیایی و حرارتی: تهویهٔ موضعی برای فلوکس/دود؛ از سپر حرارتی برای قطعات اطراف بهره ببرید.
- ESD: دستبند و زیرپایی آنتی‌استاتیک؛ رطوبت محیط ۴۰–۶۰٪ به کاهش ESD کمک می‌کند.
سناریوهای واقعی: از تشخیص تا نتیجه
سناریو ۱: ریبال PMIC با پَدهای حساس
با لوپ سه‌چشمی و لنز ۰٫۵×، میدان دید را وسیع و فاصلهٔ کار را امن کردیم. پس از برداشتن چیپ، با نور متوسط و زاویهٔ ملایم، پل قلع میکروسکوپی در لبهٔ پَد تشخیص داده شد. اصلاح با نوک تیغه‌ای و اندکی فلوکس انجام شد؛ نتیجه: بازگشت ولتاژهای ریل و بُوت پایدار.
سناریو ۲: ترک مویی مسیر دیتا در آی‌فون
تصویر زیر لوپ دوچشمی کمی مه‌آلود بود؛ پس از تمیزکردن چشمی و همسان‌سازی دیوپتر، ترک مویی مشخص شد. با سیم‌کشی ۰٫۰۱mm و تثبیت اپوکسی UV، تست موفق و برگشت کارکرد تاچ.
پرسش‌های پرتکرار دربارهٔ لوپ تعمیرات موبایل
لوپ ۲ چشمی بخرم یا ۳ چشمی؟
اگر آموزش می‌دهید/مستند می‌کنید یا تیمی کار می‌کنید، سه‌چشمی. اگر تنها هستید و بودجه محدود است، دوچشمی با لنز واید ۰٫۵× انتخاب خوبی است.
برای ریبال CPU حداقل چه داشته باشم؟
زوم واقعی ۷–۵۰×، لنز واید ۰٫۵×، رینگ‌لایت LED دیمر‌دار، پایهٔ پایدار و تمرین روی بردهای اسکرپ. برای مستندسازی: دوربین 1080p@30fps.
چگونه از خستگی چشم جلوگیری کنم؟
نور یکنواخت، دیوپتر همسان، فاصلهٔ بین‌چشمی دقیق، استراحت دوره‌ای چشم و تمیزکاری منظم اپتیک.
نقشهٔ تصمیم سریع خرید بر اساس کاربرد
| کاربرد غالب | پیشنهاد پایه | ارتقای کلیدی |
|---|---|---|
| سوکت/جک/فلت | لوپ دوچشمی ۷–۴۵× | لنز ۰٫۵×، رینگ‌لایت دیمر‌دار |
| ریبال BGA/CPU | لوپ سه‌چشمی ۷–۵۰× | دوربین 1080p@30fps، پایهٔ بازویی پایدار |
| آموزش/محتوا | لوپ دیجیتال یا سه‌چشمی | HDMI Low-latency، ذخیره‌سازی روی SD/USB |
| بازرسی سری‌کاری | دیجیتال با پنل باکیفیت | نور یکنواخت وسیع، مدیریت کابل |
اگر می‌خواهید این استانداردها را به رویهٔ ثابت کارگاهی تبدیل کنید، در دوره‌های تخصصی جهاد دانشگاهی صنعتی شریف شرکت کنید؛ از انتخاب لوپ تا کالیبراسیون، نورپردازی و اجرای پروژه‌های واقعی را قدم‌به‌قدم تمرین می‌کنید.
* برای یادگیری تکمیلی دربارهٔ نور و اپتیک، مستندات سازندگان معتبر نیز مفید است: Keyence Microscopy • Leica Science Lab
