در دنیای امروز تعمیرات موبایل، دقت و ظرافت نقش اساسی در موفقیت تعمیرکاران دارد. هرچه گوشی‌ها پیشرفته‌تر می‌شوند، اندازه قطعات کوچکتر و حساس‌تر می‌گردد. در این شرایط، ابزارهایی مانند فیکسچر برد تبدیل به پایه‌ای‌ترین تجهیزات کارگاه‌های حرفه‌ای شده‌اند.

فیکسچر برد در واقع همان وسیله‌ای است که مادربرد یا قطعه موردنظر را هنگام انجام لحیم‌کاری، ریبال آی‌سی یا تست عملکرد ثابت نگه می‌دارد تا از لغزش و آسیب جلوگیری شود. بدون این ابزار، کوچک‌ترین حرکت ممکن است باعث جدا شدن مسیرها یا سوختن آی‌سی شود. بنابراین اگر قصد دارید به سطح تعمیرات پیشرفته برسید، شناخت فیکسچر برد و انتخاب مدل مناسب آن ضروری است.

فیکسچر برد چیست و چه تفاوتی با گیره برد دارد؟

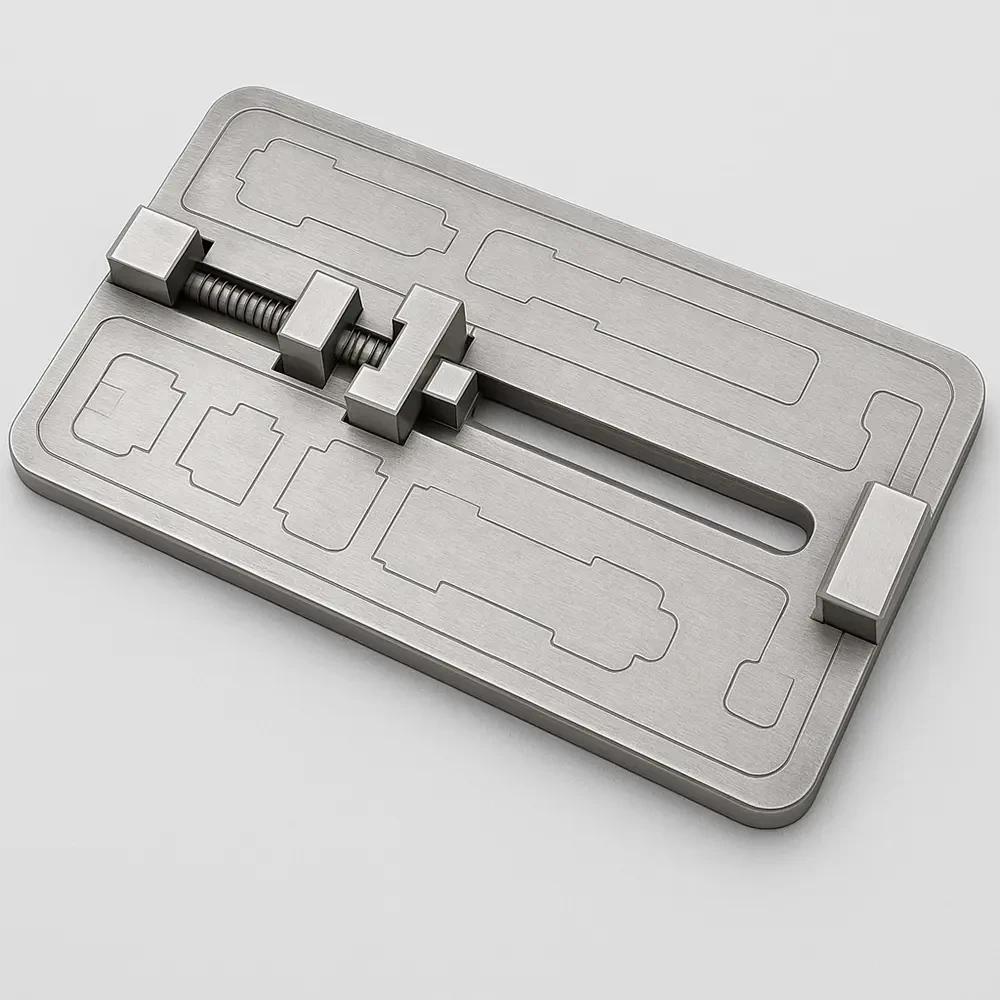

فیکسچر برد (Fixture Board) ابزاری است که قطعات الکترونیکی یا مادربرد موبایل را در هنگام تعمیر، در وضعیت پایدار و ثابت نگه می‌دارد. این ابزار معمولاً از آلیاژ فلزی، سنگ صنعتی یا آلومینیوم ساخته می‌شود و در برابر حرارت هیتر و هویه مقاوم است. وظیفه اصلی آن جلوگیری از حرکت قطعه در حین تعمیر است.

در مقابل، گیره برد (PCB Holder) ابزاری ساده‌تر و سبک‌تر است که بیشتر برای نگه داشتن برد در عملیات‌های کوتاه یا کم‌حرارت استفاده می‌شود. گیره‌ها معمولاً متحرک و قابل تنظیم‌اند اما فیکسچرها طراحی دقیق‌تر و وزن بالاتری دارند و می‌توانند در عملیات‌های سنگین مانند ریبال CPU یا تعویض آی‌سی NAND استفاده شوند.

تفاوت فیکسچر برد و گیره برد به زبان ساده

انواع فیکسچر برد در بازار ایران و جهان

بازار ابزار تعمیرات موبایل پر از مدل‌های متنوع فیکسچر است. هرکدام از برندها تلاش کرده‌اند محصولی طراحی کنند که با انواع مادربردهای آیفون، سامسونگ، شیائومی و هواوی سازگار باشد. در ادامه با محبوب‌ترین برندها و ویژگی‌های آن‌ها آشنا می‌شویم:

۱. فیکسچرهای برند MiJing

برند MiJing یکی از معتبرترین تولیدکنندگان ابزار تعمیرات موبایل است. فیکسچرهای این برند مانند مدل‌های MiJing T22، K22 و A21+ به خاطر طراحی دقیق و مقاومت بالا در برابر حرارت، بین تعمیرکاران حرفه‌ای بسیار محبوب هستند. این مدل‌ها معمولاً دارای بلوک‌های مسی خنک‌کننده هستند که از داغ شدن بیش از حد مادربرد جلوگیری می‌کند.

۲. فیکسچرهای برند QianLi

QianLi که در زمینه تولید ابزارهای دقیق تعمیرات آیفون شناخته می‌شود، مدل‌هایی مانند iPinch را عرضه کرده است که با طراحی همه‌کاره خود قابلیت نگهداری چند نوع برد را دارد. این مدل‌ها مناسب کاربرانی هستند که با مدل‌های مختلف گوشی کار می‌کنند و به فیکسچر قابل تنظیم نیاز دارند.

۳. فیکسچرهای برند Sunshine و Mechanic

اگر به دنبال گزینه‌ای مقرون‌به‌صرفه‌تر هستید، برندهای Sunshine و Mechanic انتخاب مناسبی هستند. مدل‌هایی مانند Sunshine SS-601A یا Mechanic MR6 برای تعمیرات عمومی، تعویض آی‌سی‌های تغذیه و کارهای روزمره بسیار کاربردی‌اند.

هرچند قیمت فیکسچرها متفاوت است، اما انتخاب مدل مناسب به نوع کار شما بستگی دارد. تعمیرکارانی که کارهای سنگین‌تری مثل ریبال CPU انجام می‌دهند، باید مدل‌های حرفه‌ای‌تر را انتخاب کنند، در حالی که برای تعمیرات ساده‌تر، فیکسچرهای عمومی کفایت می‌کنند.

ساختار فنی و ویژگی‌های یک فیکسچر برد حرفه‌ای

هر فیکسچر برد حرفه‌ای باید چند ویژگی کلیدی داشته باشد تا بتواند نیاز تعمیرکار را به خوبی برآورده کند. مهم‌ترین ویژگی، مقاومت حرارتی بالا است؛ زیرا در عملیات‌هایی مانند ریبال آی‌سی یا تعویض CPU، حرارت هیتر به بیش از ۴۰۰ درجه سانتی‌گراد می‌رسد و هر وسیله‌ای که در برابر این دما تاب نیاورد، عملاً بی‌فایده خواهد بود.

فیکسچرهای مرغوب معمولاً از آلیاژ آلومینیوم هوافضا، فولاد ضدزنگ یا سنگ صنعتی ساخته می‌شوند. برخی مدل‌ها نیز دارای پوشش تفلون یا سیلیکون نسوز هستند که از انتقال مستقیم حرارت به مادربرد جلوگیری می‌کند. این ویژگی به‌خصوص هنگام کار با آی‌سی‌های حساس مانند NAND یا IC تغذیه اهمیت زیادی دارد.

ویژگی دیگر، قابلیت تنظیم زاویه و ابعاد نگهدارنده است. این امکان باعث می‌شود بتوانید با یک فیکسچر، چند نوع مادربرد از برندهای مختلف را تعمیر کنید. وجود پایه‌های ضدلغزش در قسمت زیرین نیز باعث می‌شود ابزار هنگام لحیم‌کاری حرکت نکند و دقت کار حفظ شود.

چطور بهترین فیکسچر برد را انتخاب کنیم؟

انتخاب بهترین فیکسچر برد بستگی مستقیم به نوع تعمیراتی دارد که انجام می‌دهید. اگر در حال یادگیری هستید یا تازه وارد حوزه تعمیرات موبایل شده‌اید، بهتر است از مدل‌های Universal استفاده کنید که قابلیت سازگاری با انواع مادربرد را دارند.

اما اگر در سطح پیشرفته کار می‌کنید و روزانه با مادربردهای آیفون یا سامسونگ سروکار دارید، حتماً سراغ مدل‌های حرفه‌ای‌تر مانند MiJing K22 یا QianLi iPinch بروید. این ابزارها دارای مکانیزم قفل‌کننده دقیق هستند که از لغزش برد هنگام گرم‌کردن یا برداشتن آی‌سی جلوگیری می‌کنند.

نکات مهم هنگام خرید فیکسچر برد

• به مقاومت حرارتی محصول دقت کنید؛ دمای مجاز باید حداقل ۵۰۰ درجه باشد.
• وزن فیکسچر نباید بیش از حد سبک باشد، چون باعث لغزش در زمان کار می‌شود.
• اگر بیشتر با آیفون کار می‌کنید، فیکسچرهای مخصوص برد آیفون مانند MiJing A21+ انتخاب بهتری هستند.
• مدل‌های ارزان معمولاً از فلزات نرم ساخته می‌شوند و دوام زیادی ندارند.
• به برند و وجود گارانتی معتبر توجه کنید؛ برندهای معتبری مثل Mechanic و Sunshine در ایران نمایندگی دارند.

کاربردهای تخصصی فیکسچر برد در تعمیر موبایل

فیکسچر برد فقط برای نگه داشتن مادربرد نیست؛ بلکه در بسیاری از مراحل تعمیر موبایل نقش کلیدی دارد. در ادامه چند کاربرد مهم آن را بررسی می‌کنیم:

۱. ریبال آی‌سی (IC Reballing)

در فرآیند ریبال آی‌سی، تراشه از روی برد جدا شده و پس از تمیز کردن سطح، دوباره با توپ‌های قلع مونتاژ می‌شود. کوچک‌ترین حرکت در این مرحله می‌تواند باعث چسبیدن توپ‌ها به نواحی اشتباه شود. فیکسچر برد با ثابت نگه داشتن دقیق مادربرد، دقت و سرعت عمل را بالا می‌برد.

۲. نصب CPU یا NAND

در تعمیر گوشی‌های آیفون، نصب مجدد CPU یا NAND از حساس‌ترین مراحل است. فیکسچرهایی مانند MiJing K21 به‌صورت ویژه برای این کار طراحی شده‌اند و از انتقال حرارت مستقیم جلوگیری می‌کنند. این ابزارها دارای بلوک‌های مسی برای پخش یکنواخت گرما هستند.

۳. لحیم‌کاری و تمیزکاری برد

در مراحل لحیم‌کاری با هویه یا تمیز کردن چسب آی‌سی، فیکسچر برد به عنوان تکیه‌گاه عمل می‌کند و از آسیب‌دیدن مسیرهای ظریف جلوگیری می‌کند. همچنین به کمک پایه‌های ضدلغزش، کنترل بیشتری روی برد خواهید داشت.

۴. تست قطعات قبل از اسمبل نهایی

برخی از مدل‌های فیکسچر به تعمیرکار اجازه می‌دهند که مادربرد را بدون بستن کامل گوشی تست کند. این قابلیت برای تشخیص ایرادهای نرم‌افزاری یا سخت‌افزاری قبل از مونتاژ مجدد بسیار مفید است.

مقایسه فیکسچر و جیگ در صنعت و تعمیرات موبایل

در مهندسی ساخت، اصطلاح Jig & Fixture به ابزارهایی اشاره دارد که برای هدایت ابزار برشی و ثابت نگه داشتن قطعه استفاده می‌شوند. در واقع، جیگ وظیفه هدایت ابزار را دارد، در حالی که فیکسچر قطعه را ثابت نگه می‌دارد. این دو ابزار در کنار هم باعث افزایش دقت، سرعت و تکرارپذیری در کار می‌شوند.

در تعمیر موبایل نیز همین منطق وجود دارد. فیکسچر همان دستی است که مادربرد را نگه می‌دارد تا هیتر یا هویه بتواند به دقت روی آی‌سی کار کند. به همین دلیل گاهی تعمیرکاران از اصطلاح «دست سوم» برای فیکسچر استفاده می‌کنند؛ ابزاری که هم ایمنی کار را بالا می‌برد و هم فشار کمتری به دست وارد می‌کند.

کاربرد مشابه جیگ در تعمیر موبایل

در برخی از تعمیرگاه‌ها، جیگ‌هایی برای تست عملکرد مادربرد یا اتصال موقت قطعات استفاده می‌شود. مثلاً جیگ تست آیفون یا سامسونگ برای بررسی ولتاژ، جریان و دمای مدار کاربرد دارد. در حالی که فیکسچر در مرحله لحیم‌کاری استفاده می‌شود، جیگ در مرحله آزمایش و عیب‌یابی به کار می‌رود.

نگهداری و افزایش عمر فیکسچر برد

فیکسچرهای حرفه‌ای اگر درست نگهداری شوند، می‌توانند سال‌ها بدون افت کیفیت کار کنند. اولین نکته مهم، تمیز کردن فیکسچر بعد از هر بار استفاده است. باقیمانده قلع یا چسب روی سطح ابزار می‌تواند در استفاده بعدی باعث خط و خش روی مادربرد شود.

دومین نکته، پرهیز از تماس مستقیم بلوک‌های فلزی با شعله هیتر است. حرارت مستقیم می‌تواند باعث تغییر رنگ یا تاب‌برداشتن سطح فیکسچر شود. برای افزایش عمر آن، می‌توانید از پد نسوز سیلیکونی بین هیتر و فیکسچر استفاده کنید.

در نهایت، اگر پیچ‌ها یا گیره‌های ابزار دچار زنگ‌زدگی شدند، با روغن مخصوص ابزار آن‌ها را روان‌سازی کنید. نگهداری درست از فیکسچر نه تنها عمر ابزار را افزایش می‌دهد، بلکه دقت تعمیر را هم بالا می‌برد.

معرفی بهترین برندهای فیکسچر برد در بازار ایران

بازار ابزار تعمیرات موبایل در ایران طی سال‌های اخیر رشد چشمگیری داشته و برندهای متعددی از فیکسچر برد وارد بازار شده‌اند. در ادامه چند برند محبوب و باکیفیت را بررسی می‌کنیم که بیشترین رضایت را بین تعمیرکاران حرفه‌ای داشته‌اند.

چگونه از فیکسچر برد برای افزایش بهره‌وری استفاده کنیم؟

داشتن یک فیکسچر برد حرفه‌ای فقط نیمی از ماجراست؛ بخش دیگر به نحوه استفاده از آن مربوط می‌شود. برای اینکه بتوانید بهترین نتیجه را بگیرید:

• قبل از شروع تعمیر، برد را کاملاً خشک و تمیز کنید تا روی فیکسچر به‌درستی بنشیند.
• در هنگام ریبال آی‌سی، از ذره‌بین یا میکروسکوپ استفاده کنید تا حرکت برد را به‌خوبی کنترل کنید.
• اگر فیکسچر قابلیت قفل‌ شدن دارد، قبل از روشن کردن هیتر از قفل بودن آن مطمئن شوید.
• در مدل‌های فلزی، از تماس مستقیم سطح با حرارت هیتر خودداری کنید.

این نکات ساده باعث می‌شوند هم دقت کار شما بالاتر رود و هم خطر آسیب به مادربرد کاهش پیدا کند.

چطور فیکسچر برد مناسب را در ایران تهیه کنیم؟

برای خرید فیکسچر برد، فروشگاه‌های آنلاین تخصصی تعمیرات موبایل مانند Iran Mechanic، MobileTools و دیجی‌کالا گزینه‌های قابل اعتمادی هستند. هنگام خرید آنلاین، حتماً به جزئیات محصول، کشور سازنده، و گارانتی توجه کنید. بسیاری از مدل‌های تقلبی با ظاهر مشابه عرضه می‌شوند که دوام و عملکرد ضعیفی دارند.

چرا فیکسچر برد ابزار ضروری هر تعمیرکار است؟

اگر به تعمیرات موبایل به‌صورت حرفه‌ای نگاه کنید، فیکسچر برد نه یک ابزار کمکی، بلکه یک ضرورت است. بدون این وسیله، کنترل دقیق روی مادربرد تقریباً غیرممکن است و احتمال خطای حرارتی یا مکانیکی بالا می‌رود. سرمایه‌گذاری روی یک فیکسچر خوب، همان‌قدر اهمیت دارد که خرید هیتر، منبع تغذیه یا میکروسکوپ حرفه‌ای.

در واقع، فیکسچر برد باعث افزایش سرعت، دقت و ایمنی کار شما می‌شود. هرچه ابزار کار دقیق‌تر باشد، کیفیت تعمیر بالاتر و احتمال بازگشت گوشی کمتر خواهد شد.
